1. 背景與意義
GB/T 6543-2008 自發布以來，在紙箱的設計開發、生產制造、倉儲物流、交付驗收以及第三方檢測等環節中發揮了重要的指導作用。隨著自動化生產線普及、原紙性能提升、模切成型技術進步，紙箱整體質量水平顯著提高。與此同時，終端用戶對包裝的防護性能、使用體驗、環保屬性及成本效益提出了更高要求。
在此背景下，新版標準 GB/T 6543-2025 應運而生。它不僅統一了產品質量要求和技術指標，還強化了過程控制與檢驗規則，有助于企業實現標準化生產、提升產品一致性，并促進全行業技術水平的整體躍升。
2. 主要技術變化概述
本次修訂除結構性調整和編輯性修改外，重點在適用范圍、術語定義、外觀質量、尺寸公差、物理性能、檢驗規則等方面進行了系統性更新和完善，具體如下：
2.1 適用范圍調整
明確了本標準適用的內裝物質量:適用于內裝物質量不大于55kg的瓦楞紙箱的設計、生產制造與檢驗。
2.2 結構調整與內容優化
2.2.1. 刪除部分內容
為避免重復或冗余，以下條款被刪除：
(1) 箱型代號命名規則及三種基本箱型（如0201型）的具體描述；
(2) 原材料的具體技術要求（因已有 GB/T 6544 明確規定）；
(3) 長寬高尺寸建議比例的要求；
(4) 壓痕線寬度限制；
(5) 抗機械沖擊能力要求（該性能更適用于特定運輸環境測試）。
2.2.2. 新增“術語和定義”章節
術語 | 定義 |
瓦楞紙板 | 由一層或多層瓦楞紙粘合在若干層紙或紙板之間構成的復合板材。 |
瓦楞紙箱 | 以瓦楞紙板為主要原料加工而成的包裝容器。 |
綜合內尺寸 | 紙箱內部長、寬、高三維尺寸之和。 |
箱角漏洞 | 成型后箱體角落處出現的孔隙或縫隙。 |
主要部位 | 印刷圖文中體現品牌標識、產品信息等核心內容的區域。 |
次要部位 | 主要部位以外的輔助印刷區域。 |
首次設立獨立術語章節，明確定義關鍵概念，提升標準理解的一致性。
2.3 外觀質量要求全面提升
新增分類管理機制，涵蓋多個維度的質量控制點：
(1) 表面質量：外表面應平整光潔、無明顯缺陷，不應有臟污、傷痕、包角等缺陷。
(2) 色差控制：同一批紙箱面紙不得有明顯色差。
(3) 印刷標識：內容應符合經客供雙方確認的圖稿要求，圖案、文字清晰，無明顯色差。
(4) 釘接質量：應釘牢、釘透，不應有疊釘、翹釘、轉角不良等缺陷
(5) 粘接質量：不應有溢膠、透膠等缺陷。
2.4 尺寸偏差與方正度要求細化
2.4.1. 尺寸偏差
取消原標準中關于長寬高比例的推薦性建議，僅保留允許偏差，將各類尺寸解釋及關系放到了附錄C中便于查閱。硬質直方體紙箱外尺寸應符合 GB/T 4892 規定。
箱型 | 尺寸偏差（長/寬/高） |
單瓦楞紙箱 | ±3 mm |
雙瓦楞紙箱 | ±5 mm |
2.4.2. 新增“方正度”要求
新增對方正度的量化要求。紙箱應整體方正，箱面不允許有明顯的歪斜或扭曲，否則可能影響后續的堆碼、運輸和儲存。
綜合內尺寸 | 對角線長度差限值 |
≤1000 mm | ≤5 mm |
>1000 mm | ≤8 mm |
試驗方法：將紙箱撐開成型，使其非搭接面的兩個相鄰面成直角，并將內、外搖蓋依次向內折合成封箱狀態后，用精度不低于1mm的測量工具測量頂面兩條對角線長度和底面兩條對角線長度；分別計算頂面兩條對角線長度之差和底面兩條對角線長度之差，結果取最大值。

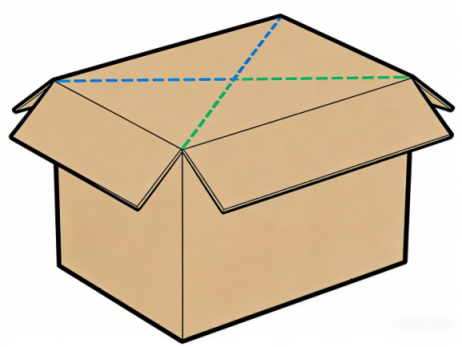

圖1 方正度測量示意圖
2.5 新增“箱角漏洞”控制要求
箱角漏洞影響外觀美觀與防塵防潮性能。要求：撐開成型狀態下，任一箱角漏洞最大尺寸不得超過5 mm。試驗方法：將紙箱撐開成型，使其非搭接面的兩個相鄰面成直角，并將內、外搖蓋依次向內折合成封箱狀態后，用精度不低于1mm的測量工具測量箱角漏洞的最大尺寸，結果取最大值。
圖2 箱角漏洞測量示意圖
2.6 印刷質量要求更加嚴格
針對運輸過程中印刷墨層磨損嚴重的問題，新增兩項指標：套印誤差和墨層耐磨性能。
2.6.1. 套印誤差
要求：主要部位套印誤差不應大于1.5mm，次要部位套印誤差不應大于2.0mm。試驗方法：在符合 CY/T 3 標準的觀察光源下，使用精度0.01mm的20倍讀數放大鏡測量任意兩色間偏差，每部位測3點，取最大值。
2.6.2. 印刷墨層耐磨性能
為適應運輸包裝的實際工況，降低摩擦次數要求至20次（銷售包裝仍可執行更高標準），更具現實操作性。
表1 墨層耐磨性的檢驗條件
項目 | 摩擦紙 | 荷重/N | 摩擦速度/（次/min） | 摩擦次數 |
墨層耐磨性 | 80g/m2清潔膠版紙 | 20.0±0.2 | 43±2 | 20 |

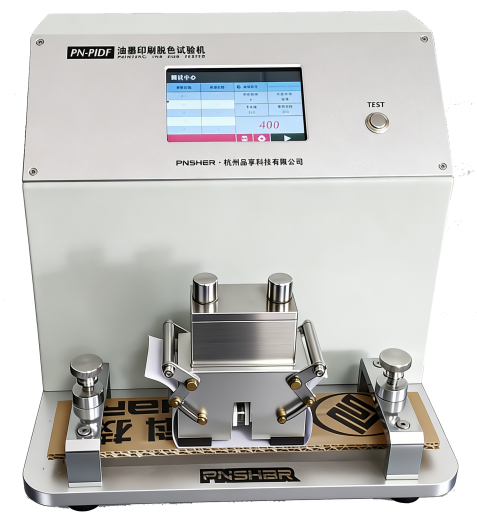

圖3 摩擦試驗機（以PN-PIDF智能機型為例）
設備參數說明：摩擦臺：表面粗糙度 ≥1.60 μm 的硬質塑料體；摩擦體：兩塊橡膠（厚8mm，硬度50HS～53HS，大小25mm×50mm），內側間距45mm；摩擦速度：43次/min±2次/min；行程：約60mm。
2.7 頭尾釘位置調整
將釘合外觀質量納入第5.1條“外觀要求”，并對釘距做出明確規定：頭釘上端距頂面壓痕中線和尾釘下端距底面壓痕中線的距離不應大于25mm。此規定有利于提升釘合強度與外觀整齊度。
2.8 粘合搭接舌寬度及粘接強度要求
2.8.1. 搭接舌寬度
箱型 | 最小寬度 |
單瓦楞紙箱 | ≥20 mm |
雙瓦楞紙箱 | ≥30 mm |
將紙箱沿接合位拆開后，用精度不低于1mm的測量工具測量搭接舌邊緣至搭接舌壓線距離，取最小值作為搭接舌寬度，精確到1mm。
2.8.2. 粘接強度
使用刀具將已粘結的接合位從瓦楞紙箱上完整地裁切下來，沿垂直粘合面將粘接處剝離，剝離后，計算出粘接剝離率。粘接強度用剝離率表示，剝離時不應低于70%的粘合面被破壞。
2.9 搖蓋耐折性能改進
舊標準采用固定裂縫長度值不合理，新標準改為按比例控制：面紙不得出現裂縫；里紙裂縫總長不得超過搖蓋長度的 25%。
試驗方法：
1) 樣品按 GB/T 10739 進行溫濕度預處理；
2) 成型后將搖蓋先向內折90°，再開合180°,反復共3次；
3) 目視面紙和里紙是否有裂縫；
4) 若有裂縫，使用精度不低于1mm的測量工具測量所有裂縫長度，結果取所有裂縫長總和，計算裂縫長度占總壓線長度的百分比。
2.10 加工后紙板性能檢測強化
明確加工成型后仍需檢測關鍵物理指標，并允許一定浮動。從樣箱無機械壓痕和損壞的部位隨機裁取試樣。
性能項目 | 試驗方法 | 允許偏差 |
厚度 | GB/T 6547 | 允許GB/T6544規定值下降8% |
邊壓強度 | GB/T 6546 | 允許GB/T6544規定值下降8% |
耐破強度 | GB/T 6545 | 應符合 GB/T 6544 規定值 |
粘合強度 | GB/T 6548 | 允許GB/T6544規定值下降8% |
2.11 更改了空箱抗壓強度的要求及試驗方法
空箱抗壓強度，按GB/T 4857.4的規定進行試驗，其強度值不應小于計算值。
瓦楞紙箱壓力試驗主要分為壓力試驗和堆碼試驗兩種，這兩種試驗均采用模擬包裝、瓦楞紙箱受到壓縮的方法。測試方法參照國標GB/T 4857.4-2008，其檢測原理：將試驗樣品放置于壓力機的壓板之間，然后選其中任一方法：a) 在抗壓試驗的情況下，進行加壓直至試驗樣品損壞或達到預定載荷和位移值為止；b) 在堆碼試驗的情況下，施加預定載荷直至試驗樣品損壞或持續到預定時間為止。

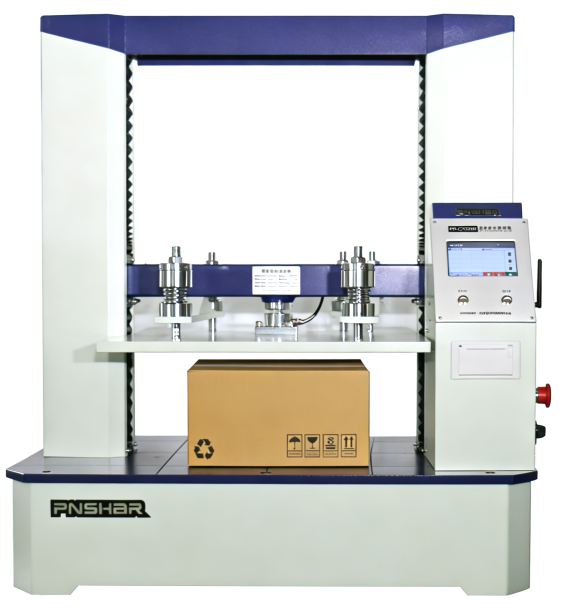

圖4 空箱抗壓測試示意圖
2.12 檢驗規則分級管理
引入缺陷分類機制，提升判定科學性。按照檢驗項目相應要求對瓦楞紙箱質量的影響程度，將單項檢驗結果不合格分為輕缺陷和重缺陷。
類別 | 包含項目 |
輕缺陷 | 外觀（除印刷標識）、尺寸偏差、方正度、箱角漏洞、加工后紙板性能（厚度）、套印誤差、含水率。 |
重缺陷 | 外觀（印刷標識）、釘接、粘接、搖蓋耐折、加工后紙板性能（除厚度）、墨層耐磨性能、空箱抗壓強度 |
（1）同一個樣品存在一項重缺陷或兩項及以上輕缺陷，則判定該樣品為不合格。
（2）除空箱抗壓外：不合格樣品數達到表2規定的拒收數時，則該批為不合格。
（3）空箱抗壓：5個樣品中有1個不合格，判定該批不合格。此舉顯著提高了對抗壓性能的重視程度，體現了“安全第一”的設計理念。
2.13 新增含水率控制要求
水分直接影響紙箱強度與儲存穩定性，新增明確限值：瓦楞紙箱含水率不得大于 14%。試驗方法：優先采用快速測定法，爭議時以烘箱法為準。
快速水分測定法：用紙張水分快速測定儀在樣箱不同部位測量4個點，最后求其所有測量數據的平均值。當產生異議時，則用烘箱法測定含水率。
烘箱測定法：按GB/T 462規定進行試驗。
3. 結語
GB/T 6543-2025 的發布標志著我國瓦楞紙箱標準化工作邁入新階段。對于行業企業而言，應積極主動對接新標準要求；從行業發展視角來看，新標準的實施將進一步規范市場競爭秩序，加速低質低效產能退出，引導行業向高質量、高附加值方向轉型。未來，隨著包裝行業綠色化、智能化發展持續深入，瓦楞紙箱標準也將不斷迭代完善。企業唯有以新標準為契機，強化質量管控、提升技術水平，才能在市場競爭中占據優勢，共同推動我國運輸包裝行業實現更可持續的發展。
